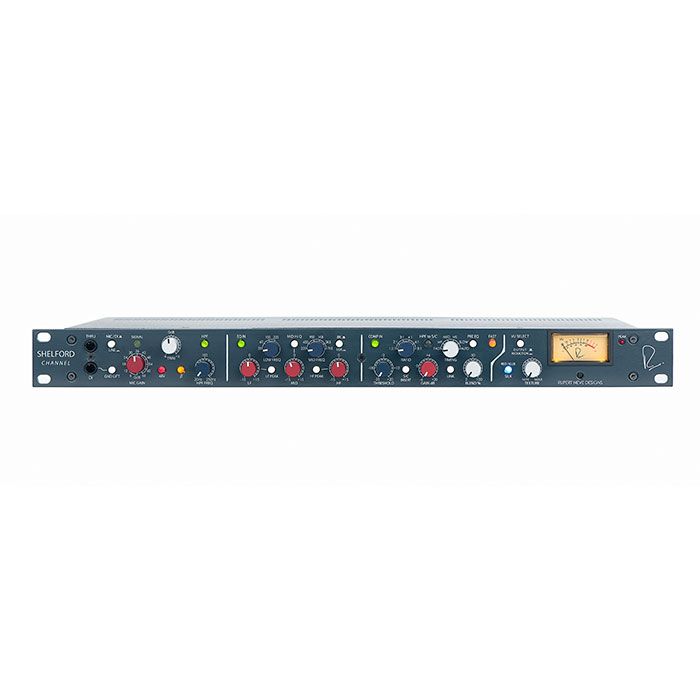

Rupert Neve Designs Shelford Channel

Een compleet nieuwe vintage – Na meer dan vijftig jaar ontwikkeling is het Shelford Channel de definitieve evolutie van de originele technologieën in Rupert Neve's klassieke consolemodules zoals de 1073, 1064, 1081 en 2254, zorgvuldig doorontwikkeld en verfijnd voor de 21e-eeuwse studio. Het Shelford Channel is gebouwd rond Rupert Neve's eerste nieuwe transformatorversterkende, klasse-A microfoonvoorversterker in meer dan 40 jaar, de "beste van de klassiekers". De inductor-EQ-sectie van de Shelford 5052, een toonrijke diodebrugcompressor, de analoge kracht van variabele Silk-verzadiging, een nieuwe dual-tap transformatoruitgangstrap voor het behouden van headroom of het volledig aansturen van het kanaal zonder clipping van standaard converters, en tweemaal de bedrijfsspanning van vintage ontwerpen. Met rijkgekleurde toonopties om krachtige statements te maken met je muziek, en nauwkeurig ontworpen regelaars met klikstanden voor het oproepen van instellingen, behoudt het vintage-geïnspireerde Shelford Channel de ziel van Ruperts klassieke ontwerpen met nieuwe niveaus van veelzijdigheid, en levert het wat alleen kan worden omschreven als de gecombineerde essentie van vijftig jaar Rupert Neve's ontwerpen. De ingangstrap en transformatorversterking microfoonvoorversterker. Net als Ruperts ontwerpen uit zijn tijd in Little Shelford, de De voorversterker van Shelford Channel maakt gebruik van een direct gekoppelde transformatoringang, waarbij de versterking wordt geleverd door de speciaal ontworpen transformator zelf – een primeur in meer dan 40 jaar voor Rupert Neve. Deze nieuwe, speciaal ontworpen ingangstransformator, samen met de zorgvuldige integratie ervan met de omringende schakelingen, is cruciaal voor het krachtige en direct herkenbare karakter van de Channel.


Met deze klassieke topologie is het ontwerp van de ingangstransformator buitengewoon uitdagend, en de RN4012-transformator die in de Channel wordt gebruikt, heeft vele generaties doorlopen voordat Rupert Neve tevreden was. Deze transformator levert de eerste 15 dB versterking, waarbij de resterende 72 dB versterking wordt geleverd door de discrete klasse-A versterkerblokken, die worden aangestuurd door een stappenverzwakker en een precisie-trimpotmeter. Waar Ruperts modernere ontwerpen (bijvoorbeeld de Portico-serie) gebruikmaken van een combinatie van TLA's (Transformer-Like Amplifiers) gevolgd door een ingangstransformator voor een onberispelijke weergave van lage en hoge frequenties en galvanische isolatie (zie de toelichting bij de vergelijking van ingangstopologieën), koppelt het ontwerp van het Shelford Channel de ingangstransformator direct aan de microfoonlijn. Wanneer deze nieuwe transformator wordt gecombineerd met de omringende klasse-A ingangsversterkers, resulteert dit in de onmiskenbaar vloeiende hoge en lage frequenties van de meest beroemde vintage modules ter wereld, maar dan met een ongelooflijk lage ruis en superieure isolatie. De microfoonvoorversterker bevat ook een instelbaar hoogdoorlaatfilter van 20-250 Hz, microfoon-/lijnselectie, 48V fantoomvoeding en polariteitsomkering.


De dubbele aftakking van de transformatoruitgang met variabele zijde

Net als de ingangsversterker is de nieuwe uitgangstrap ontworpen om de textuur en kracht van Ruperts klassiekers te leveren, terwijl er aanzienlijk meer veelzijdigheid in klank mogelijk is.

De dubbele aftakking voor de RN2042 vierkante kerntransformator van het kanaal creëert zowel uitgangen met hoge als lage headroom zonder de prestaties van het kanaal te beïnvloeden. De aftakking met hoge headroom is ontworpen om een zuiverder geluid op hoge niveaus vast te leggen, waardoor niet-lineaire kleuring van de uitgangstrap wordt vermeden en optimaal gebruik wordt gemaakt van het hogere voltage-ontwerp van de Shelford. De lage headroom-uitgang is echter geoptimaliseerd om een geluidstechnicus in staat te stellen het volledige spanningsbereik van het kanaal aan te sturen – dynamische klank toevoegen met dezelfde niet-lineaire "kleuringen" – zonder dat de meeste professionele interfaces clippen. Bij drums, zang, gitaren en andere instrumenten kun je met deze uitgang gemakkelijk de "sweet spot" van de transformator bereiken wat betreft niet-lineaire harmonische inhoud, waardoor een opgenomen uitvoering tot leven kan komen op een manier die andere effecten niet kunnen.


Een ander voordeel van de uitgangstrap ten opzichte van vintage modules is de toevoeging van het variabele Silk-circuit, waarmee je de harmonische inhoud en verzadiging van de uitgangstransformator volledig kunt regelen. Met Silk uitgeschakeld is de uitgang modern en helder, maar behoudt toch Ruperts kenmerkende, grootse transformatorgeluid. Wanneer Silk is ingeschakeld, wordt de harmonische inhoud – Voornamelijk tweede- en derde-orde vervorming zonder hogere-orde vervorming – kan tot meerdere malen hoger worden ingesteld dan in zijn vintage units zoals de 1073. Dit wordt verder geregeld met de Silk Red- en Blue-modi, die de harmonische inhoud benadrukken die wordt gegenereerd door de hoge frequenties (Rood) of lage frequenties (Blauw) van de bron.


De directe ingang

De Hi-Z-ingang op het voorpaneel maakt gebruik van dezelfde discrete klasse-A FET met transformatortopologie als de Rupert Neve Designs RNDI, maar gebruikt de nieuwe RN4012-ingangstransformator rechtstreeks in de microfoonvoorversterker voor versterking. Dit ontwerp, wereldberoemd geworden door de bestverkochte RNDI, levert ongeëvenaarde helderheid aan high-Z-bronnen, met een aanzienlijke basweergave en ongelooflijk vloeiende hoge frequenties. De DI-box bevat ook een passieve THRU-uitgang om een aparte versterker aan te sturen.


De “Best Of The Classics” EQ

De 3-bands, op maat gemaakte inductor-EQ op het Shelford-kanaal is geïnspireerd op onze favoriete onderdelen van Ruperts vintage EQ-ontwerpen. De lage frequentieband is voornamelijk gebaseerd op de 1064 – bekend om zijn romige, resonerende bas. In tegenstelling tot de 1064 kan de LF-band op het kanaal echter worden gebruikt als shelf- of piekfilter; Voeg punch, dimensie en immense controle toe aan je lage frequenties.

De inductor-middenband van het Shelford Channel is gebaseerd op Ruperts 1073, ideaal voor het verfraaien van zang en instrumenten en ze tegelijkertijd een klein beetje naar voren te brengen in een mix. Bovendien maakt de proportionele "Q"-respons van de middenfrequentieband hem zeer geschikt voor het minimaliseren van problematische frequenties in een bron.


De hoogfrequentieband van het Channel is een hybride vintage/modern ontwerp, waarbij gebruik wordt gemaakt van op condensatoren gebaseerde topologieën om een rijkere toon met verbeterde controle te bereiken. Zoals Rupert oorspronkelijk bedoelde met zijn meest gewaardeerde klassieke ontwerpen, gebruikt elke EQ-sectie elektronica met lage feedback en klasse A om te voorkomen dat artefacten en scherpte op laag niveau afbreuk doen aan de toonvorming. Het EQ-circuit zelf is echter een uitgesproken modern ontwerp, waarbij gebruik wordt gemaakt van technieken en componenten die 40 jaar geleden simpelweg niet beschikbaar waren, en mag niet als een "kloon" worden beschouwd.


De diodebrugcompressor

Net als de inductor-EQ en de transformator-gain microfoonvoorversterker is de diodebrugcompressor in het Shelford Channel gebaseerd op dezelfde topologieën die te vinden zijn in Ruperts vintage ontwerpen – zoals de 2254 – Maar het bouwt voort op deze vroege ontwerpen door volgolfgelijkrichting en een reeks nieuwe bedieningsfuncties te integreren.

Hoewel Ruperts vintage diodebrugcompressoren een uniek krachtige en warme respons hadden, waren ze ook behoorlijk beperkt door inflexibele attacktijden, hoge ruis, lage headroom en onnauwkeurige bediening. Met de Diode Bridge Compressor is Rupert Neve Designs erin geslaagd het sfeervolle, "in your face" geluid van die klassiekers te heroveren met een nieuw niveau van precisie en flexibiliteit, waardoor de compressor volledig kan worden benut op vrijwel elke bron. Waar de VCA-compressor in de Portico II Master Buss Processor ongeëvenaarde transparantie levert, draait het bij het Super Diode Bridge Design van de Shelford Channel volledig om het maken van een statement met compressie.

De compressor bevat bedieningselementen voor TIMING, THRESHOLD, RATIO, BLEND, MAKE UP GAIN, FAST (attack-release modifier), HPF naar Side Chain, Pre-EQ, Bypass, Side Chain Insert en Stereo Link voor de nieuwe hoogwaardige diodebrug.


TIMING is een schakelaar met zes standen die zowel de attack- als de release-instellingen beïnvloedt: Auto, Fast, Medium Fast, Medium, Medium Slow, Slow. De FAST-knop versnelt de attack voor elke instelling – zeer handig wanneer het cruciaal is om transiënten te onderdrukken. Deze instellingen bieden een breed scala aan attack/release-combinaties, die allemaal gemakkelijk te beluisteren en op te roepen zijn.

De RATIO-regelaar heeft 6 stappen tussen 1,5:1 en 8:1 voor subtiele of extreme reducties, en de THRESHOLD-regelaar heeft 31 stappen met klikstanden tussen -25 dBu en +20 dBu voor een breed scala aan ingangsniveaus. MAKE UP GAIN heeft 31 stappen van -6 dB tot +20 dB en wordt beïnvloed door de blend-instelling – daarover later meer. De HPF to SC-knop verplaatst het swept HPF in de microfoonvoorversterker naar de compressor-sidechain, waardoor de impact van lage frequenties op de respons van de compressor wordt verminderd. De SC INSERT maakt een uitgebreidere egalisatie van het side-chain signaal mogelijk, toegankelijk via TS I/O op het achterpaneel.

De BLEND-regelaar is ongelooflijk handig op de diodebrugcompressor, omdat hiermee een zeer gekleurd compressorgeluid en enorme hoeveelheden gainreductie geleidelijk in het signaal kunnen worden gemengd – waardoor de compressor een potentieel voor subtiliteit en precisie krijgt dat niet te vinden was in zijn voorgangers.


Dubbele spanning

Het Shelford Channel gebruikt een interne voeding met +/- 24V-rails via een standaard IEC-kabelingang in plaats van een enkele 24V-rail in Ruperts vintage ontwerp. Deze extra spanning helpt het dynamisch bereik en de ruisprestaties te verbeteren voor meer sonische details. De voeding schakelt automatisch voor betrouwbare prestaties overal ter wereld, van 100 tot 240 VAC, 50-60 Hz.

Rupert Neve Designs Shelford Channel

Microfooningang met transformatorversterking

• Net als Ruperts klassieke ontwerpen maakt de microfooningang van het Shelford Channel gebruik van directe transformatorkoppeling met 15 dB versterking in de transformator zelf. Dit extreem gevoelige ontwerp maakt gebruik van de nieuwe RN4012-transformator, waaraan jarenlang is gewerkt. De resulterende geluidskwaliteit zorgt ervoor dat de microfoonvoorversterker de meer prominente middentonen en de licht afgeronde hoge en lage frequenties van vintage ontwerpen zoals de 1073 vastlegt.

Directe ingang

• De Hi-Z-ingang op het voorpaneel maakt gebruik van dezelfde discrete klasse-A FET met transformatortopologie als de Rupert Neve Designs RNDI, maar gebruikt de nieuwe RN4012-ingangstransformator rechtstreeks in de microfoonvoorversterker voor versterking. Dit ontwerp levert uitzonderlijke helderheid bij high-Z-bronnen, met een aanzienlijke basweergave en ongelooflijk vloeiende hoge frequenties. De DI-box bevat ook een passieve THRU-uitgang voor het aansturen van een aparte versterker.

Dubbele tap-uitgang

• De dubbele tap-uitgang voor de RN2042 vierkante kern-uitgangstransformator van het kanaal creëert zowel uitgangen met hoge als lage headroom zonder de prestaties van het kanaal te beïnvloeden. De uitgang met hoge headroom is ontworpen om een zuiverder geluid op te vangen bij hoge niveaus, waarbij niet-lineaire kleuring van de uitgangstrap wordt vermeden en optimaal gebruik wordt gemaakt van het hogere voltage-ontwerp van de Shelford. De uitgang met lage headroom is echter geoptimaliseerd om een geluidstechnicus in staat te stellen het volledige voltagebereik van het kanaal aan te sturen – dynamische klank toevoegend met dezelfde niet-lineaire "kleuringen" – zonder dat de meeste professionele interfaces clippen (maximaal uitgangsniveau +19 dBU). Met deze uitgang voor drums, zang, gitaren en andere instrumenten kun je gemakkelijk de optimale frequentie van niet-lineaire harmonische inhoud van de transformator bereiken, waardoor een opgenomen performance tot leven komt op een manier die andere effecten niet kunnen.

Silk & Texture

• Een ander voordeel van de transformatorgebalanceerde uitgangstrap van de Shelford Channels ten opzichte van vintage modules is de toevoeging van het variabele Silk & Texture-circuit, waarmee je de harmonische inhoud en verzadiging van de uitgangstransformator volledig kunt regelen. Wanneer Silk is uitgeschakeld, is de uitgang modern en helder, maar behoudt toch Ruperts kenmerkende, krachtige transformatorgeluid. Wanneer deze functie is ingeschakeld, kan het harmonische gehalte – voornamelijk van de 2e en 3e orde zonder vervorming van hogere orde – tot vele malen hoger worden ingesteld dan in zijn vintage apparaten zoals de 1073. Dit wordt verder geregeld met de Silk Red- en Blue-modi, die respectievelijk het harmonische gehalte benadrukken dat wordt gegenereerd door de hoge frequenties (Rood) of lage frequenties (Blauw) van de bron.

MIC/DI/LINE

• Schakelt tussen microfoon-/directe injectie-ingang (knop uit) of lijningang (knop in).

Gnd Lift

• Deze schakelaar scheidt de directe verbinding van de audiosignaalmassa met de chassis-aarding.

Signaal aanwezigheids-LED

• Deze LED heeft een dubbele functie. Wanneer deze groen is, geeft hij "Signaal aanwezigheid" aan (een signaalniveau van -20 dBu). Wanneer rood, geeft het aan dat de Mic/Line-trap 2-3 dB onder de clippinggrens van de ingangstrap ligt (+23 dBu, terwijl de voorversterker daadwerkelijk clipt bij +25 dBu).

Microfoonversterking

• Deze 12-standen precisie draaischakelaar regelt de versterking van 0 tot 66 dB in stappen van 6 dB.

Trim

• Deze draaischakelaar biedt verdere continue versterkingsaanpassing over een bereik van +/– 6 dB.

48V

• Deze drukknop schakelt fantoomvoeding in voor de microfooningang. Vergeet niet de mute-knop in te drukken of de monitors en hoofdtelefoonuitgangen te dempen of het kanaal waarop het Shelford Channel is aangesloten te verlagen voordat u "+48" inschakelt (en wees extra voorzichtig als u pre-fader aux-uitgangen voor hoofdtelefoons gebruikt).

Fase

• Deze drukknop keert de polariteit van het signaalpad om. Het licht op wanneer ingeschakeld. (Het symbool "Ø" wordt vaak gebruikt om de tegenovergestelde polariteit aan te duiden.)

HPF

• De HPF-schakelaar activeert een hoogdoorlaatfilter van 12 dB per octaaf. De HPF-potentiometer is instelbaar van 20 Hz tot 250 Hz en kan worden gebruikt om ongewenste lage frequenties te filteren, of in combinatie met de EQ om het bronmateriaal vorm te geven.

HPF Freq

• Met deze regelaar selecteert u de frequentie waarop het filter begint (-3 dB) met het afzwakken van lage frequentiesignalen. Het is een Bessel-filter van 12 dB per octaaf, ontworpen om belangrijke timinginformatie muzikaal te behouden, terwijl laagfrequente ruis en ongewenste geluiden zoals airconditioningbrom worden weggefilterd. We kunnen suggereren dat bij het opnemen de laagste praktische instelling over het algemeen het veiligst is, omdat het moeilijk is om lage frequenties te herstellen met een EQ (6 dB/oct) die mogelijk zijn afgesneden door een filter (12 dB/oct).

EQ In

• Deze schakelaar activeert alle EQ-frequentiebanden behalve de HPF.

LF

• Pakt tot 15 dB boost of cut aan op de geselecteerde lage frequenties. Cut kan worden gebruikt als een variabele en wellicht zachtere alternatief voor het gebruik van de HPF. Vergeet niet het signaalniveau bij de bron te verlagen om de kans op vervorming te minimaliseren wanneer een van de 3 banden aanzienlijk wordt versterkt.

Low Freq

• De draaischakelaar LOW FREQ heeft 4 standen voor het selecteren van een van de vier hoek- of middenfrequenties voor het lage frequentie-EQ-gedeelte. De frequenties zijn 35 Hz, 60 Hz, 100 Hz en 220 Hz.

LF Peak

• Wanneer de knop is uitgeschakeld, werkt de laagfrequentieband in shelf-modus, waarbij de frequenties onder de kantelfrequentie worden versterkt of verzwakt. Boven de kantelfrequentie neemt de mate van versterking of verzwakking geleidelijk af met ongeveer 6 dB/octaaf. Met de HI PEAK-knop ingedrukt, schakelt de laagfrequentieband over naar peak-modus met een klokvormige versterkings- of verzwakkingscurve. Tussen de LF PEAK-knop en de LF FREQ-draaischakelaar heeft een geluidstechnicus 8 toonvariaties van EQ-vormen om de lage frequenties te verfijnen. Daarnaast kan het hoogdoorlaatfilter worden ingeschakeld voor verdere verfijning en manipulatie.

Mid Hi Q

• De resonantie of Q-factor van de middenband bij maximale versterking is doorgaans 2 wanneer de knop is uitgeschakeld. Wanneer de MID HI Q-knop wordt ingedrukt bij maximale versterking, wordt de Q-factor smaller tot ongeveer 3,5. De Q-factor wordt mooi breder bij minder boost of cut, zoals typisch is voor passieve EQ-circuits. De Q-factor is doorgaans iets breder bij een lagere frequentie en iets hoger bij een hogere frequentie. De Q-factor is ook smaller bij cuts dan bij boosts en de middenband is per ontwerp asymmetrisch.

Mid

• Pas tot 15 dB boost of cut aan op de geselecteerde middenfrequenties. Vergeet niet het signaalniveau bij de bron te verlagen om de kans op vervorming te minimaliseren wanneer een van de 3 banden significant wordt versterkt.

Mid Freq

• De draaischakelaar MID FREQ heeft 6 standen om de middenfrequentie van de middenband-EQ-trap te selecteren. Dit circuit maakt gebruik van een inductor en condensatoren om de EQ-curve vorm te geven, op dezelfde manier als de consoleontwerpen van Rupert Neve uit de jaren 70. De gekozen frequenties zijn 200 Hz, 400 Hz, 900 Hz, 1,8 kHz, 3,5 kHz en 7,5 kHz. 200 Hz is vooral handig voor het dempen van individuele tracks binnen een dichte mix.

HF Peak

• Wanneer de knop is uitgeschakeld, werkt de hoogfrequentieband in shelf-modus, waarbij boven de kantelfrequentie ongeveer 6 dB/octaaf wordt versterkt of verzwakt. Onder de kantelfrequentie neemt de mate van versterking of verzwakking geleidelijk af. Met de HI PEAK-knop ingedrukt, schakelt de hoogfrequentieband over naar peak-modus met een klokvormige versterkings- of verzwakkingscurve. De peak-modus maakt gebruik van een inductor- en condensatorschakeling om de klokvormige curve te creëren.

8k/16k

• Met de schakelaar uitgeschakeld is de midden- of kantelfrequentie van de hoogfrequentieband 8 kHz. Met de knop ingedrukt verandert de midden- of kantelfrequentie naar 16 kHz. Tussen deze schakelaar en de HI PEAK-schakelaar heb je 4 verschillende EQ-curves om de hoge frequenties te verfijnen.

HF

• Pakt tot 15 dB boost of cut aan op geselecteerde hoge frequenties.

DE SIDECHAIN INSERT-AANSLUITINGEN

• Deze aansluitingen worden alleen gebruikt voor het fijn afstellen van de compressor. Het audiosignaal dat normaal gesproken de compressor aanstuurt, is beschikbaar op de "SIDECHAIN SEND"-aansluiting. Je kunt dit audiosignaal door een externe equalizer leiden en het vervolgens terugsturen naar de "SIDECHAIN RETURN"-aansluiting. Wijzigingen in de externe equalizer beïnvloeden de gevoeligheid van de compressor. Als je bijvoorbeeld lage frequenties verzwakt met de externe equalizer, zal de compressor de gain van basnoten minder snel willen verlagen. Dit is niet hetzelfde als het simpelweg versterken van lage frequenties met een equalizer, omdat de laatste de frequentierespons verandert, terwijl de eerste de niveaus verandert. Op dezelfde manier zou je de hoge frequenties (bijvoorbeeld 6 kHz) op de externe equalizer kunnen versterken, waardoor de compressor extra gevoelig wordt voor dat deel van het spectrum dat overeenkomt met sibilantie (s-klanken). Dit kan fungeren als een soort de-esser die het volume van het hele signaal verlaagt als er een "s-klank" wordt gedetecteerd.

Comp In

• Met deze knop wordt het compressor-limitergedeelte ingeschakeld. Dit is wellicht de meest nuttige regelaar op de compressor, omdat deze bedoeld is voor "controle"-tests. Gebruik hem met name in zowel de stilste als de luidste gedeelten van het nummer.

Threshold

• Stelt het niveau in waarop de compressor kan beginnen te reageren, van -25 dB tot +20 dB. Minimale of geen compressie treedt op wanneer deze knop volledig met de klok mee is gedraaid. De compressie wordt gevoeliger en zorgt voor meer gainreductie naarmate de knop tegen de klok in wordt gedraaid (wat voor sommigen misschien contra-intuïtief is).

Ratio

• Stelt de "helling" van de compressie in van 1,5:1 (minimaal) tot 8:1 (aanzienlijk). Als deze knop bijvoorbeeld op 3:1 staat, wordt het signaal met 10 dB verzwakt als het 15 dB boven de drempelwaarde komt, terwijl de output met 5 dB mag stijgen. Over het algemeen kunnen lage ratio's de muziek minder beschadigen dan hoge ratio's, maar hoge ratio's kunnen nuttiger zijn om clipping en OL-lampjes op de recorder te minimaliseren.

SC Insert

• Met deze regelaar wordt een extern apparaat in het side-chain signaalpad geplaatst via de side-chain insert-aansluitingen op het achterpaneel.

HPF to S/C

• Hiermee wordt het hoogdoorlaatfilter (HPF) naar het circuit geleid dat de compressor gebruikt om het niveau te bepalen, ook wel "de side-chain" genoemd. Houd er rekening mee dat de rest van het circuit en de uitgang niet worden gefilterd op basis van deze lage frequenties. Deze functie is vaak erg handig omdat typische geluiden vaak meer energie in de lage octaven hebben en overmatige compressie kunnen veroorzaken. Onze oren associëren luidheid vaak met middentonen of hoge middentonen bij sommige geluiden, en men wil wellicht dat de compressor de waargenomen luidheid reguleert en egaliseert. Het verwijderen van een deel van de lage frequenties die de compressor 'ziet' kan helpen, vooral als er diep gecomprimeerd wordt (-8 dB of meer).

Gain

• Vaak aangeduid als Make Up Gain. Aangezien de compressor over het algemeen gedwongen wordt om luidere signalen te dempen, is een manier om het gemiddelde niveau terug te brengen naar een volume dat vergelijkbaar is met de compressor zonder compressor wenselijk. De GAIN-regelaar wordt hiervoor meestal gebruikt, vooral voor degenen onder ons die afhankelijk zijn van het vergelijken van compressie met bypass. GAIN wordt vaak nog hoger ingesteld dan "bypass", omdat men ervan uitgaat dat de compressor wat effectieve headroom moet bieden (naast het feit dat "luider beter is", een oud trucje).

Timing

• Deze regelaar met zes standen past de attack/release-snelheid van de compressor aan. Zie het gedeelte 'Timing' op de pagina met compressorspecificaties voor timingwaarden.

Link

• Koppelt de side-chain-regeling van meerdere units voor gekoppelde werking, zoals bijvoorbeeld bij stereocompressie.

Pre EQ

• Door op deze knop te drukken, verandert de volgorde van de compressor in het circuit.

Blend

• Hiermee wordt het droge of onbewerkte, ongecomprimeerde signaal gemengd met het gecomprimeerde signaal. Volledig tegen de klok in is ongecomprimeerd en is vergelijkbaar met het niet ingedrukt houden van de "COMP IN"-knop. Volledig met de klok mee is het 100% compressor-limiterpad, en men kan de verhouding tussen gecomprimeerd en gelimiteerd signaal en onbewerkt signaal "mixen".

Snel

• Wanneer ingedrukt, verandert dit de attack- en release-snelheid van de geselecteerde tijdconstante van de compressor.

VU-meter

• De VU-meter is gekalibreerd om zowel het gemiddelde (RMS) uitgangsniveau als de gainreductie van de compressor weer te geven.
